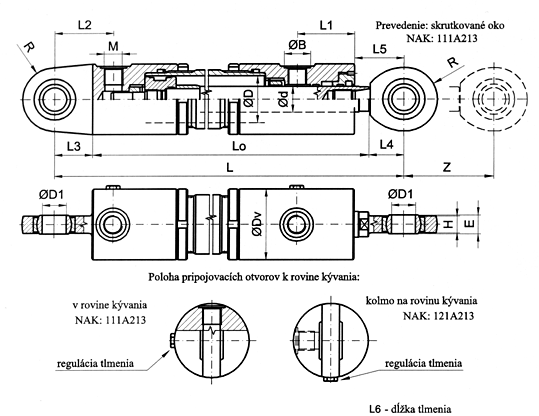

| Rozměry v mm | Hmotnost | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| øD | ød | øDv | L | Lo | L1 | L2 | L3 | L4 | L5 | L6 | H | E | øD1 | M | øB | R | m (kg) | |||
| 32 | 18 | - | 48 | 185+Z | 131+Z | 36.5 | 35 | 24 | 29 | 42 | 18 | 13 | 16 | 20 | 14x1.5 | 20 | 27 | 2.87+0.0068xZ | ||
| 40 | 22 | 25 | 60 | 248+Z | 188+Z | 48 | 49 | 31 | 29 | 64 | 22 | 13 | 16 | 20 | 16x1.5 | 22 | 27 | 3.35+0.0085xZ | ||
| 50 | 28 | 32 | 72 | 272+Z | 200+Z | 48 | 55 | 35 | 37 | 82 | 28 | 17 | 20 | 25 | 22x1.5 | 28 | 31 | 5.88+0.012xZ | ||
| 63 | 36 | 40 | 88 | 304+Z | 226+Z | 48 | 55 | 38 | 40 | 94 | 34 | 17 | 20 | 25 | 22x1.5 | 28 | 35 | 6.92+0.018xZ | ||
Tučně vyznačené jsou základní průměry pístnic (pro ně platí uvedené hmotnosti hydromotoru)
| Jmenovitý tlak: | 16 MPa |
| Max. pracovní tlak: | 20 MPa |
| Zkušební tlak: | 24 MPa |
| Max. pracovní rychlost: | 0,5 m/s, v koncových polohách max. 0,2 m/s |
| Teplota pracovní kapaliny: | -30 až +100°C |
| Zdvih hydromotoru: | viz tabulka doporučených zdvihů, nebo podle přání zákazníka |
| Těsnící prvky: | Merkel, Busak+Shamban |
| Tlumení: | v obou koncových polohách (délka tlumení: viz rozměr L6) |
| Vyhotovení: | viz tabulka NAK, nebo podle přání zákazníka |
| Využití: | všeobecný průmysl, mobilní technika, zemní stroje, středně těžké přepravní podmínky |
