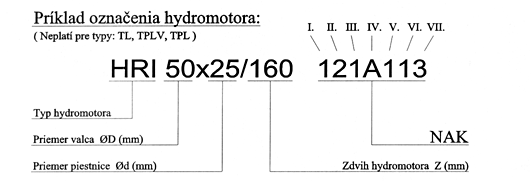

NUMERICKO-ABECEDNÍ KÓD NAK

VÝZNAM JEDNOTLIVÝCH POLOŽEK NAKu

I. UPEVNĚNÍ VÁLCE

0 - Bez upínací části

1 - Kloubové ložisko v oku zadního víka

2 - Ložiskové pouzdro v oku zadního víka

3 - Příruba přivařená na tělo válce

4 - Patka

5 - Objímka s čepy

6 - Otvor přes prodloužené dno

7 - Vidlice

8 - Kloubové ložisko zajištěné ségrovkami

9 - Jiné



II. POLOHA PŘIPOJOVACÍCH OTVORŮ

1 - V rovině kyvů

2 - Kolmo na rovinu kyvů

3 - Pod úhlem v jedné rovině

9 - Jiné



III. FUNKCE VÁLCE

1 - Jednostranný dvojčinný

2 - Oboustranný dvojčinný

3 - Jednostranný jednočinný tlačný

4 - Jednostranný jednočinný tažný

9 - Jiné



IV. POVRCHOVÁ ÚPRAVA

A - Základní nátěr

B - Podle zvláštního požadavku



V. TLUMENÍ

1 - Bez tlumení

2 - Tlumení v obou koncových polohách

3 - Tlumení na zadním víku

4 - Tlumení na předním víku

9 - Jiné



VI. TYP CHROMOVÁNÍ A TEPLOTY POUŽÍVÁNÍ

1 - Pístnice standardní chromování (min 20 µm)

     Těsniva pro standardní teploty (-30 až +100°C)

2 - Pístnice standardní chromování (min 20 µm)

     Těsniva pro zvýšené teploty (-10 až +200°C)

3 - Pístnice chromování se zvýšenou odolností

     Těsniva pro standardní teploty (-30 až +100°C)

4 - Pístnice chromování se zvýšenou odolností

     Těsniva pro zvýšené teploty (-10 až +200°C)

9 - Jiné



VII. UKONČENÍ PÍSTNICE

0 - Bez upínací časti

1 - Navařené oko s kloubovým ložiskem

2 - Oko s ložiskovým pouzdrem

3 - Šroubované oko s kloubovým ložiskem

4 - Vnější závit na pístnici

5 - Vnitřní závit v pístnici

6 - Otvor kolmo přes pístnici

7 - Vidlice

8 - Kloubové ložisko zajištěné ségrovkami

9 - Jiné
